功率變送器的功能

功率變送器將被測量有功功率、無功功率、有功無功組合功率等,經隔離變送成線性輸出的直流模擬信號（0~20mAdc,4~20mAdc等）。

測量：單相二線,三相三線,三相四線

輸入範圍：電流5Aac,1Aac等;電壓100Vac,150Vac,220Vac,600Vac等

精度：±0.2%RO

輸出：4~20mAdc,0~20mAdc,0~10Vdc等模擬量信號

電源：AC220V±10%或AC/DC85~265V或DC24V

尺寸：110×75×120mm

安裝：35mm標準導軌、底座螺釘安裝

功率變送器的特點

* 輸入、輸出、電源互相隔離，抗幹擾能力強；

* 精確度高，具有良好的性能價格比；

* 優良的溫度特性和長期的工作穩定性；

* 可適用於各種接線方式（單相二線、三相三線、三線四線）的有功、無功、有功無功功率組合的測量。

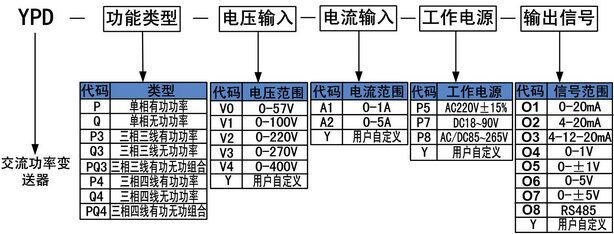

功率變送器的選型代碼

常用規格實例

型號: YPD-P3-V1A2-P5-O2 ;

精度: ±0.2%

輸入: 3P3W, 5Aac,100Vac, 50Hz

輸出: 4~20mAdc (0~866W)

電源: AC220V

描述: 此型號為三相三線有功功率變送器,5Aac 電流互感器（CT）變比電流信號,100Vac電壓互感器（PT）變比電壓信號輸入,輸出4~20mAdc,功率基準數866W,工作電源AC220V。

詳細產品介紹請點擊下載YP型功率變送器.pdf
