近期，有客戶反應購買的數顯表自帶的說明書上的輸入接線圖看的不是很明白，那今天就給大家詳細的講一下輸入接線圖。

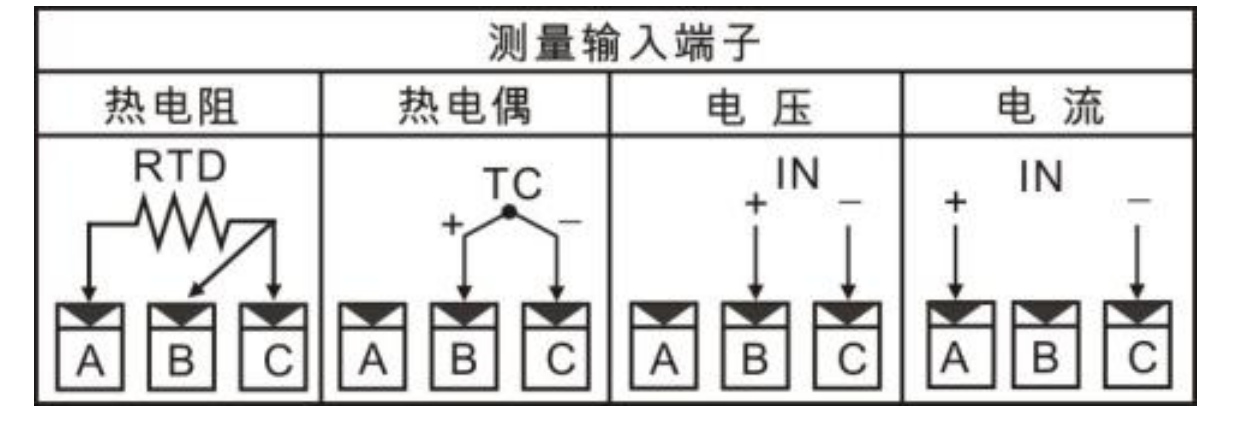

現場模擬量信號常規的有4種：熱電阻、熱電偶、電壓、電流。考慮到所有的接入類型，儀表的信號輸入端子會有ABC三個。按照順序來說，熱電阻信號現場傳感器一般是三線製的，分為2種顏色，一種顏色一根，一種顏色2根，看熱電阻的接線圖，很明顯看到A端子接的是一根獨立的線，B、C線在上端是短接的，所以要將單獨顏色的一根線接在A端子，相同顏色的2根線接在B和C端子。熱電偶和電壓輸入接線都是2根線的，雖然熱電偶是mV信號，電壓一般測量的是0-5V信號，但是歸根結底都是電壓信號，所以接法都是正極接在B端子，負極接在C端子。電流信號無論是4-20mA還是0-20mA信號，接法也都是一樣的，都是正極接在A端子，負極接在C端子。以上的講解都是舉例，實際拿到產品接線需要核對接線圖是否與本次的舉例一致，如果不一致就進行靈活的變換即可。
