XPB-R係列熱電阻輸入安全柵的概述

XPB-R係列熱電阻輸入安全柵接收危險區的熱電阻信號，經過線性化處理，變換成與溫度成線性的電壓或電流信號輸出到安全側。可選1入1出、1入2出。可在線設置分度號和溫度範圍。安全柵限製從本安端子竄入危險場所的能量，從而確保係統本安防爆。產品廣泛應用於化工、石油、冶金、天然氣、電力等各種行業，與各類本安儀表連接，作為本安防爆係統的關聯設備使用。

產品符合《GB3836.1-2010爆炸性環境 第1部分：設備通用要求》和《GB3836.4-2010爆炸性環境 第4部分：由本質安全型“i”保護的設備》，通過國家防爆檢測機關嚴格的檢驗測試合格，並取得防爆合格證。

XPB-R係列熱電阻輸入安全柵的特點

輸入、輸出、電源三方隔離，抗幹擾能力強

可編程的安全柵，在線設置分度號和溫度範圍

精度高，線性度高，長期運行穩定性高

模塊化設計，體積小，功耗低，適合密集安裝

結構合理，插拔輕鬆，安裝、拆卸、維護更為方便簡單

XPB-R係列熱電阻輸入安全柵支持帶電熱插撥裝卸方便、精度高、線形度高、抗幹擾性強、長期工作的穩定性

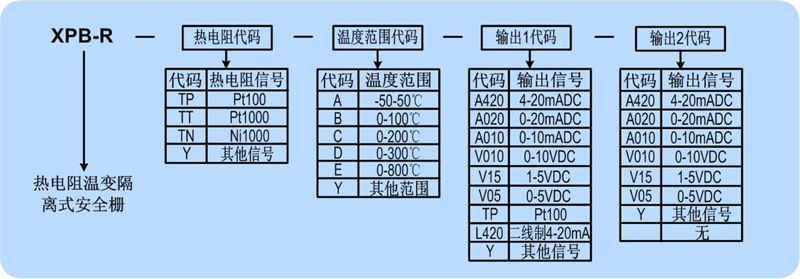

XPB-R係列熱電阻輸入安全柵的選型代碼

常用規格實例

舉例1  輸入：危險區，一路Pt100，溫度範圍0 -100℃，輸出：安全區，一路4-20mADC，工作電源：DC24V

        訂貨型號：XPB-R-TP-B-A420

舉例2  輸入：危險區，一路PT100，溫度範圍-50 -250℃，輸出：安全區，兩路4-20mADC，工作電源：24VDC

        訂貨型號：XPB-R-TP-Y-A420-A420(或縮寫為：XPB-R-TP-Y-2A420)

XPB-R係列熱電阻輸入安全柵的安裝與拆卸
