SPD510係列智能電力儀表的概述

SPD510係列產品由單功能電測儀表和多功能電測儀表兩類組成。該係列儀表可測量電流、電壓、功率、功率因數、電能等電力參數，同時還具有諧波測量功能，通過液晶屏直接顯示測量結果；另具有多種擴展功能：RS485通訊、開關量輸入、開關量輸出（可設越限報警或遙控）、電能脈衝輸出和多路模擬量輸出；用戶可以自由選擇基本功能和擴展功能，並可現場設置倍率、修改數據循環顯示時間。

該係列儀表可以直接替代電力變送器、測量指示儀表等相關的輔助單元，通過功能和擴展模塊的選擇，可以實現數字通訊、變送和四遙等功能；已經廣泛應用於各種開關櫃、小三箱、直流屏和通訊屏等電力設備中，可集成到各類控製係統、SCADA係統、能耗管理係統提供能耗和監測數據。

SPD510係列智能電力儀表的優點

■實時分析電力質量，顯示各項電壓、電流的總諧波畸變率（THD）和分次諧波≤21次含有率；

■可選配雙RS485Z，支持雙通訊；

■可選配多付費率功能，可設置“一天24小時”多時段“尖峰平穀”費率設置；

■尺寸（96，72，48）mm，功能參數按國標設計，功能不影響尺寸的任意選擇；

■可現場設置PT、CT等參數；

■通過EMC電磁兼容試驗（達到嚴酷等級三級）。

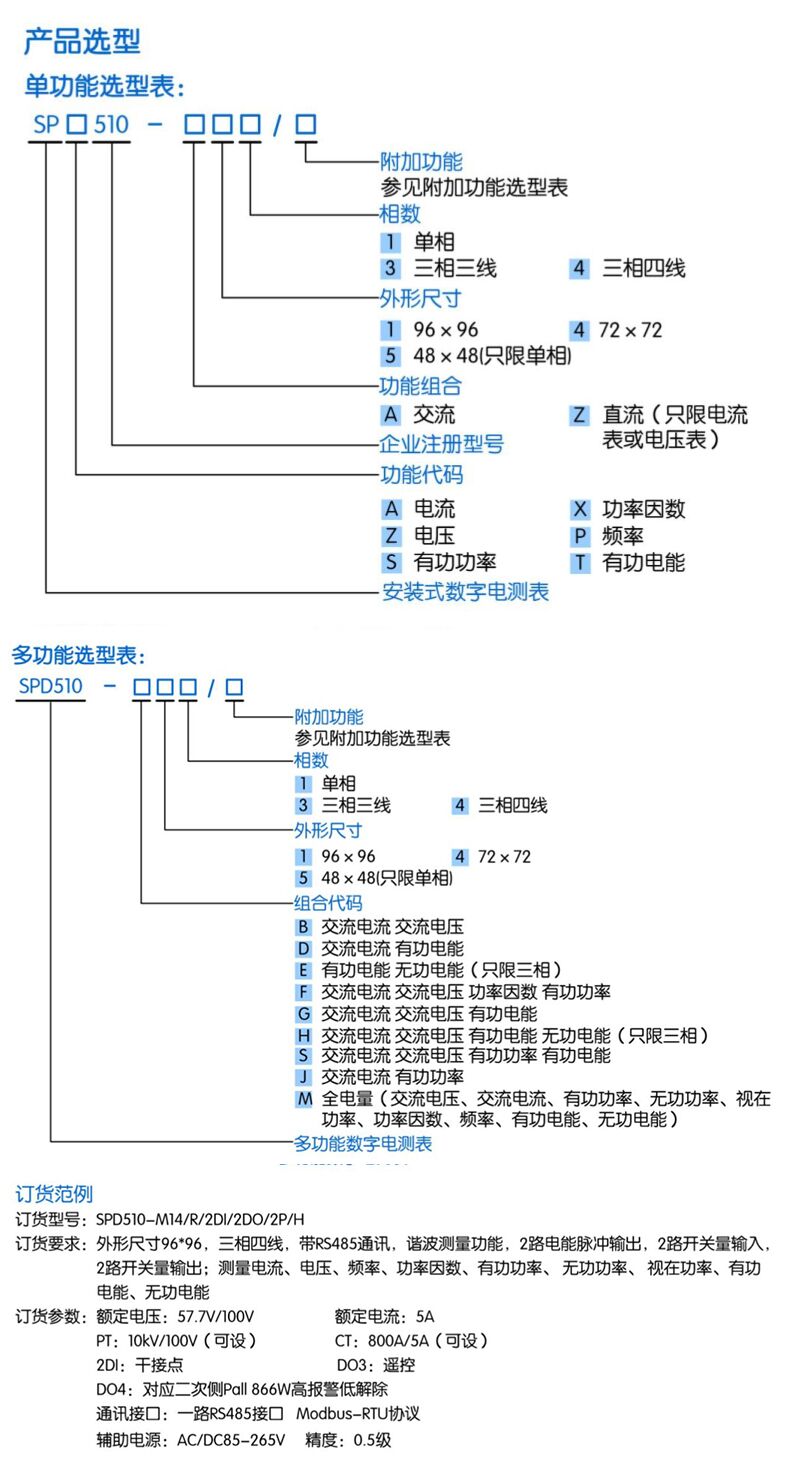

SPD510係列智能電力儀表的選型代碼

常用規格實例

訂貨型號：SPD510-M14/R/2DI/2DO/2P/H

訂貨要求：外形尺寸96*96，三相四線，帶RS485通訊，諧波測量功能，2路電能脈衝輸出，2路開關量輸入，2路開關量輸出；測量電流、電壓、頻率、功率因數、有功功率、無功功率、視在功率、有功電能、無功電能

訂貨參數：額定電壓：57.7V/100V     額定電流：5A

                  PT：10kV/100V（可設） CT：800A/5A（可設）

                 2DI：幹接點                       DO3：遙控

                 DO4：對應二次側Pall  866W高報警低解除

                 通訊接口：一路RS485接口 Modbus-RTU協議

                 輔助電源：AC/DC85-265V   精度：0.5級

詳細產品選型樣冊請點擊下載SPD510係列智能電力儀表.pdf

三相多功能智能電力儀表用戶手冊請下載三相多功能智能電力儀表.pdf

510係列單相智能電力儀表的用戶手冊請點擊下載SPD510係列智能電力儀表手冊
