WPHW操作器的基本性能

WPHW係列操作器，作為PID調節器或DCS等係統的配套產品，用於手動調節或作為後備儀表。

一路測量反饋輸入信號，另一路作為PID或DCS調節輸入，既可實現PID或DCS對執行機構的自動控製操作輸出，亦可通過麵板按鍵進行手動控製操作輸出。

測量反饋輸入通道為萬能輸入，用於測量過程信號或測量閥門開度位置。可配接直流電流、直流電壓、熱電阻、熱電偶、遠傳壓力表、電位器等。

調節輸入通道，用於接收PID調節器或DCS等係統傳遞過來的信號。可配接直流電流、直流電壓。

WPHW係列操作器分為Q型操作器和D型操作器。Q型操作器為模擬量連續輸出模式，同時可以設定正、反作用；D型操作器為正轉、反轉開關量輸出模式，可以手動定位設置或直接控製正轉、反轉。適用於各種執行器的手動定位控製。

可通過按鍵操作直接操作信號輸出。操作輸出具備上、下限限幅功能。

上電狀態設置功能。

調節輸入信號斷線處理功能。

可選配1~2點報警輸出功能。

可選配1點手/自動狀態信號輸出功能。

可選配1點外置信號輸入用於切換手/自動狀態。

可選配跟蹤、變送輸出功能。

可選配通訊接口讀取數據。

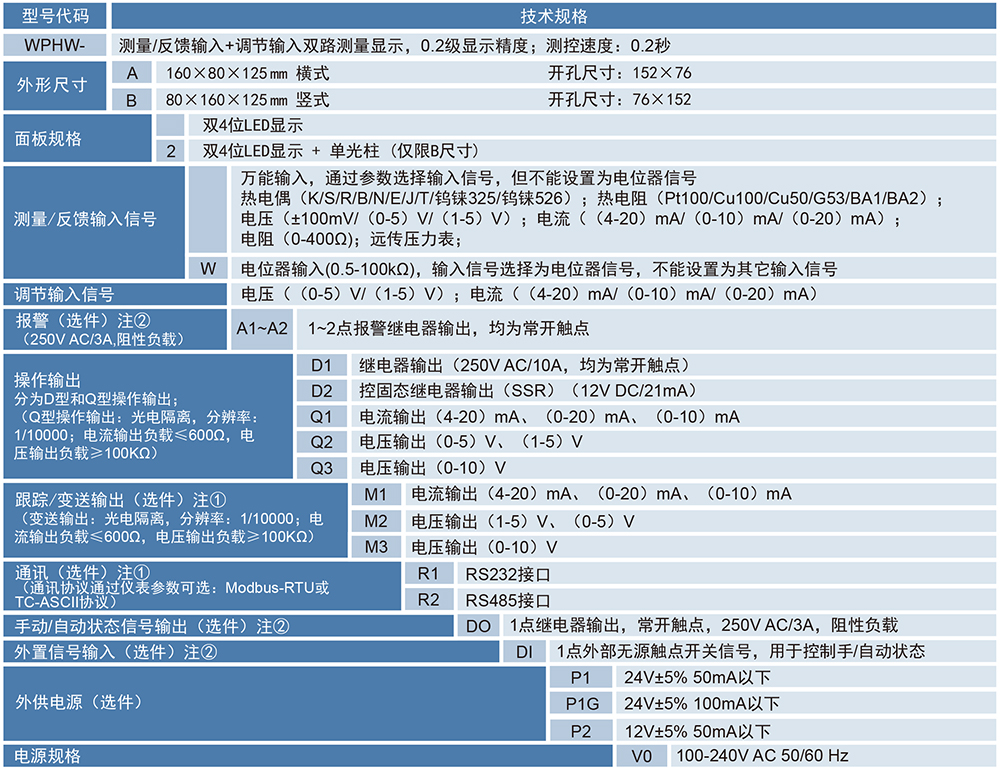

WPHW操作器的選型代碼

注①：跟蹤變送輸出和通訊隻能二選一。

注②：選擇狀態信號輸出或外置信號輸入時，隻能支持1點報警輸出；同時選擇狀態信號輸出和外置信號輸入時，不支持報警輸出。
